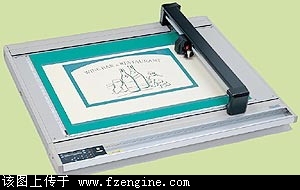

GRAPHTEC FC4200-50PRO切割机

FC4200-50PRO平板切割机
FC4200-50PRO切割机是一台平板切割机，其精度高、成本低、切割效果好的优势，已完全成熟应用于FPC,薄膜开关,背光源行业并可以精密的切FPC外形。不论是在PI覆盖膜上精密半切开焊盘窗口，透切精密切出软性线路板外型，还是半切异形的背胶热固胶膜，都可以高速度、高质量完成。本机台面紧凑，使得设备更加简洁精致，占地面积小，便于选择安装空间。是取代刀模打样和激光切割最好的工具，它是用刀割的，它与通常打样方式相比具有以下优点：
   与刀模相比：
1,省去您在试样时昂贵的开模费。
2,可以省去您昂贵的磨刀费。
3,重新试样方便，只需将您的AutoCAD图档改一下即可，效率高。
   与激光相比：
1,切割以后材料切割的地方不会发黑。
2,在材料比较薄的材料时不会烧焦。
3,工作时没有刺眼的光，不会伤害工人身体，相当安全。
4,价格比激光的有优势。
5,可以切割薄的铜箔，导电布，泡棉等激光难加工的材料。
主要应用范围：
1,模板， PCB板,FPC软板，主要切保护膜，静电纸，PET,PVC，
导电布，喷砂橡胶和喷砂模版
2,鞋业服装，纸盒打样（加工范围：保护膜开窗，异形背胶，纯胶开窗，屏蔽膜成型，单、双面FPC成型加工，其他厚度小于0.3MM的薄膜材料均可加工。  加工优势：切割效果好，精度+-0.1MM,效率高，成本低，可取代样品阶段的刀模，钻孔，激光切割。）

欢迎您拿材料到我们公司前来试样切割，进行效率统计，了解我们的产品。

FC4200-50PRO平板切割机
性能参数
    型号      FC4200-50PRO
外形 平板 驱动 数字伺服系统
有效切割面积 590×430mm 最大介质宽度 500mm
介质吸附方式 静电吸附和模板(切FPC专用) 最大切割速度 650mm/s
切割压力 10至600gf 缓冲内存 2MB
机械精度 0.005mm 重复精度 0.1mm以内
垂直精度 0.3mm/430mm以内 注册码识读精度 0.3mm以内
程序精度 GP-GL:0.1,0.05,0.025,0.01mm;HP-GL:0.025mm
距离精度 移动距离的±0.2％以内或±0.1mm(较大者为准)
最小字符大小 5mm(文字与数字字符，因所选材质和字体而异)
可设切割速度 1至10，15，20，25，30，35，40，45，50，55，60，65㎝/s
刀/笔数量 2(1把刀和1支和笔)
刀/笔类型 切割刀片:超钢
笔:水性圆珠笔,油性圆珠笔
介质类型 标签胶纸(不干胶,荧光胶片和反光胶片)
0.5mm厚度的硬纸/纸板(用于标签胶纸,3M膜和静电纸等)
0.8mm厚度的压缩泡沫板
1.5mm厚度的喷砂橡胶
0.5mm厚度的FPC版（可切外形）
接口 RS-232C串口和Centronics并口(自动识别接口)
命令设置 GP-GL及HP-GL仿真(可在控制面板选择)
LCD显示 20字符×2行
电源要求 100至120VAC,50/60HZ;220至240VAC,50HZ(排序时指定)
电源消耗 120VA以内
操作环境 +10至+35℃,35至75﹪RH(非冷凝)
外围尺寸 875(W)×780(D)×200(H)
