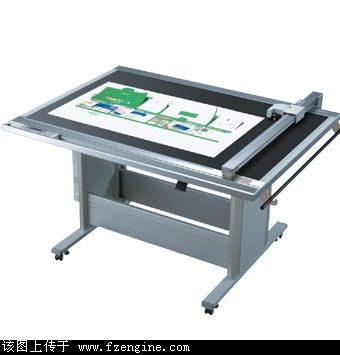

服装样板绘图切割机

FC2250是一款综合性能非常强，品质相当优异的平板切割机。日图切割机在内业享有20多年的信誉，其稳定的品质，一直领先于全球同类产品。每一项技术革新，都是致力于不断提高行业效率，总能掀起业内的高度关注，在效率第一的当今商业社会，日图优异的性价比，更令同行们难以望其项背……

其红外线定位，纸盒制作（精度<0.1mm/m），尖角切割，倒角顺滑等，无一不是体现其高品质。作为一款多功能切割机，它真正同时满足于制鞋、制衣、激光绘图校版、电子样品打样（FPC、光电、PET案件、覆盖膜）、石材橡胶切割、交通安全标识制作等领域的需求，最挑剔的客户都对其性价比赞叹不已！

6种型号提供多种尺寸及材料固定方法，应付不同行业之特别工艺；内置自动定位电眼扫描系统(ARMS)，简化印刷图案之周边切割工序，位置准确，方便了制作花样图案及先喷后割产品制作；最高刀压1000g，切割厚料绰绰有余

USB2.0电脑界面；随机D-CUT输出软件，接受DXF档案，图形输出效果更圆滑，还可控制输出次序；

其精度和速度表现均为业内平板机之佼佼者，驰名于鞋业及服装业；

另具图形检测尺寸(镭射及贵重机器之前验工作)。

  FC2250规格
 型号  60VC  120VC  120MG  120ES  180VC  180ES
 材料固定方式  VC  VC  MG  ES  VC  ES
 MG型号：磁条吸付 / ES型号：静电吸付 / VC型号：真空吸付（另购真空风泵）
 有效绘图/切割面积  610mm(X)  1200mm(X)  1740mm(X)
 620mm(Y)  920mm(Y)  920mm(Y)
 机身设计  平台式，数字伺候马达
 卷装材料最长宽度  1010mm（Y轴）
 刀/笔数量  2（可装1刀/一笔、2刀、2笔，刀具包括压边成型刀）
 最高速度  400mm/s，40程序调教
 最高刀压  刀头版头1（外侧）：500g  40程序调教（1-40）
 刀头版头2（内侧）：1g  40程序调教（2-80）
 最小切割尺寸  10mm方形块内含文字及图案
 机械解像度  0.025mm
 软件编程解像度  GP-GL及HP-GL（荧屏控键切换）
 GP-GL驱动语言：0.1、0.05、0.025、0.01mm
 HP-GL驱动语言：0.025mm
 刀片及绘图  刀片：超级钢    绘图笔：水性，油性、一次性（低笔压）
 电脑连接界面  RS-2320串联，USB2.0（）全速、自动识别
 内存记忆  2MB
 距离标准度  ±0.1mm（绘图模式）
 重复度  0.1mm以内（绘图模式）
 垂直误差  0.5mm/800mm以内（绘图模式）
 电源  100-120V，50/60Hz，220-230V，50-60Hz
 耗电量  100W以下
 一般操作环境  10-35℃  35-75%相对湿度（非饱和）
 资料保证操作环境  16-32℃  35-70%相对湿度（非饱和）
 原点设定  任意
 机身尺寸  60系列：1285（W）X920（D）X857（H）mm（平放）
 120系列：1568（W）X1285（D）X944（H）mm（平放）
 120系列：1568（W）X1667（D）X987（H）mm（60角度倾斜）
 180系列：2068（W）X1285（D）X944（H）mm（平放）
 180系列：2068（W）X1687（D）X987（H）mm（60角度倾斜）
 机身重量（连支架）  60/58kg     120/69kg     180/74kg






 FC2250随机标准配件
 所有型号之相同配件  电源线  1条
 PHP31-CB15B铜头绿色刀套  1个
 CB15U-2SP刀片（45角度，2片）  1盒
 CB15U-K30-5SP刀片（30角度，5片）  1盒
 KF552黑色水性纤维笔  1支
 六角板手（M4直径）  1把
 10MM刀坐高度调教块（4MM厚）  1套
 USB线（2.9M），CBL1112-2.9 M  1条
 CD-ROM（视窗驱动，输出软件，用户手册）  1片
 VG型号附加配件  耐用可伸缩气喉，拉伸度1.5m至5m  1条
 60VC型号之内径=38mm
 90VC型号之内径=50mm
 180VC型号之内径=50mm
 喉锁  2个
 空气风泵基板  1块
 MG型号定位磁条  2大、2中、4小  1套
